Schweißplatz · Anschläge und Winkel
Werkstücke wiederholbar positionieren. Anschlagpunkte und Haltefunktion getrennt planen.
Für wiederkehrende Teile legen Sie Kanten- und Winkelbezüge vor den Spannpunkten fest. Sie beziehen Varianten, Einlegen und Entnehmen ein; die Ausgangslage bleibt vom späteren Maßnachweis des geschweißten Bauteils getrennt.
- Gewünschte Wiederholaufgabe
- Bezugspunkte und geforderte Lage in einer Werkstückskizze benennen
- Zuordnung von Anschlag und Tisch
Bezugspunkte, Anschläge und Befestigung gehören zu einer dokumentierten wiederholbaren Aufspannung.
Gewünschte WiederholaufgabeBezugspunkte und geforderte Lage in einer Werkstückskizze benennen
Zuordnung von Anschlag und TischGeometrie, Bolzen und passende Systemaufnahme bestätigen
Dokumentierter VorrichtungsablaufEinlegen, Spannen, Messen und Entnehmen gemeinsam betrachten
So beraten wir
Anschläge und Winkel · KONKRET BEANTWORTET
Was macht eine Aufspannung wiederholbar statt nur fest?
Wiederholung braucht definierte Bezugspunkte, an denen jedes Werkstück dieselbe vorgesehene Lage erhält. Anschläge positionieren; Spannmittel halten die zugeordnete Lage. Eine große Zahl von Zwingen ersetzt fehlende Bezüge nicht. Auch Entnahme, nächste Einlage und Erreichbarkeit der Naht gehören zur Wiederholaufgabe. Die Lage vor der Arbeit beweist dabei keine Maßhaltigkeit des fertigen Bauteils.
- Gewünschte Wiederholaufgabe
- Bezugspunkte und geforderte Lage in einer Werkstückskizze benennen
- Zuordnung von Anschlag und Tisch
Wird dieselbe Bezugslage wiederholt oder nur irgendwie festgespannt?
Anschläge und Winkel legen die vorgesehene Position fest. Die Auswahl trennt diese Bezugsfunktion von der Haltefunktion der Zwingen und von der späteren Maßhaltigkeit.
-
Ihre Situation: Eine wiederkehrende Kante hat einen eindeutigen Bezug.
Die dafür nötigen Anschlagpunkte gezielt ausstatten.
Zusätzliche Zwingen ersetzen keinen fehlenden Lagebezug.
-
Ihre Situation: Mehrere verwandte Varianten nutzen unterschiedliche Bezugslagen.
Feste und veränderbare Positionen getrennt planen.
Eine einzige unveränderte Anschlaglage muss nicht jede Variante abdecken.
-
Ihre Situation: Die Lage passt, das fertige Bauteil weicht trotzdem ab.
Den Schweiß- und Verzugseinfluss getrennt untersuchen.
Einlageposition und Endmaß sind unterschiedliche Aussagen.
KI-generierte redaktionelle IllustrationWiederkehrende Bauteile nebeneinander betrachten
Zwei gleichartig aufgebaute Stahlrahmen stehen aufrecht in einer Ablage. Das Motiv veranschaulicht den Vergleich wiederkehrender Bauteile, ohne eine Maßprüfung zu zeigen.
Schweißplatz · DER ÜBERBLICK
Wiederholbare Aufspannung beginnt an eindeutig bestimmten Bauteilbezügen. Anschläge, Winkel und Befestigungen werden daraus als dokumentierbare Vorrichtung zusammengestellt.
Anschläge und Winkel genauer einordnen
Für wiederkehrende Teile legen Sie Kanten- und Winkelbezüge vor den Spannpunkten fest. Sie beziehen Varianten, Einlegen und Entnehmen ein; die Ausgangslage bleibt vom späteren Maßnachweis des geschweißten Bauteils getrennt.
Bezugspunkte, Anschläge und Befestigung gehören zu einer dokumentierten wiederholbaren Aufspannung.
Die gewünschte Wiederholung präzisieren
Beschreiben Sie, welches Maß oder welche Lage beim nächsten Werkstück wieder erreicht werden soll. Ein gleicher Winkel, eine gleiche Außenkontur und die Lage eines Anschlussblechs sind verschiedene Anforderungen. Zeichnen Sie die fachlich geplanten Bezugspunkte, statt die ganze Aufgabe mit einem allgemeinen Rechtwinkligkeitswunsch zusammenzufassen.
Halten Sie fest, wie Rohteile eingelegt und später entnommen werden. Die Aufspannung muss zum Ablauf passen. Ein Anschlag, der die gewünschte Lage erreicht, kann das Herausnehmen des fertigen Bauteils behindern; diese praktische Frage gehört bereits zur Kaufplanung und nicht erst zur ersten verwendeten Vorrichtung.
Gewünschte Wiederholaufgabe; Bezugspunkte und geforderte Lage in einer Werkstückskizze benennen.
Technische Skizze ansehen
Die gewünschte Wiederholung präzisieren: Gewünschte Wiederholaufgabe; Bezugspunkte und geforderte Lage in einer Werkstückskizze benennen. Redaktionelle Übersicht, keine maßstäbliche Produkt- oder Montagezeichnung.
Skizze in voller Größe öffnen
Anschlaggeometrie mit Tischsystem verbinden
Erfassen Sie erforderliche Länge, Höhe und Kontaktform aus Ihrer Werkstückskizze. Die Siegmund-Anschlagübersicht zeigt verschiedene Formen und Befestigungen. Diese Darstellung belegt keine generelle Eignung eines beliebigen Winkels. Tischartikel, zugewiesene Bolzen und Anschlagvariante müssen als vollständige Kombination beschrieben sein.
Vergleichen Sie feste und variable Positionen anhand Ihrer benötigten Bezugspunkte. Langlöcher oder Skalen können beim Einstellen unterstützen, bestätigen aber keine Maßhaltigkeit des ganzen Aufbaus. Die konkrete Befestigung und zulässige Verwendung bleiben Herstellerangaben; für selbst gemischte Systeme wird hier keine Austauschbarkeit angenommen.
Zuordnung von Anschlag und Tisch; Geometrie, Bolzen und passende Systemaufnahme bestätigen.
Technische Skizze ansehen
Anschlaggeometrie mit Tischsystem verbinden: Zuordnung von Anschlag und Tisch; Geometrie, Bolzen und passende Systemaufnahme bestätigen. Redaktionelle Übersicht, keine maßstäbliche Produkt- oder Montagezeichnung.
Skizze in voller Größe öffnen

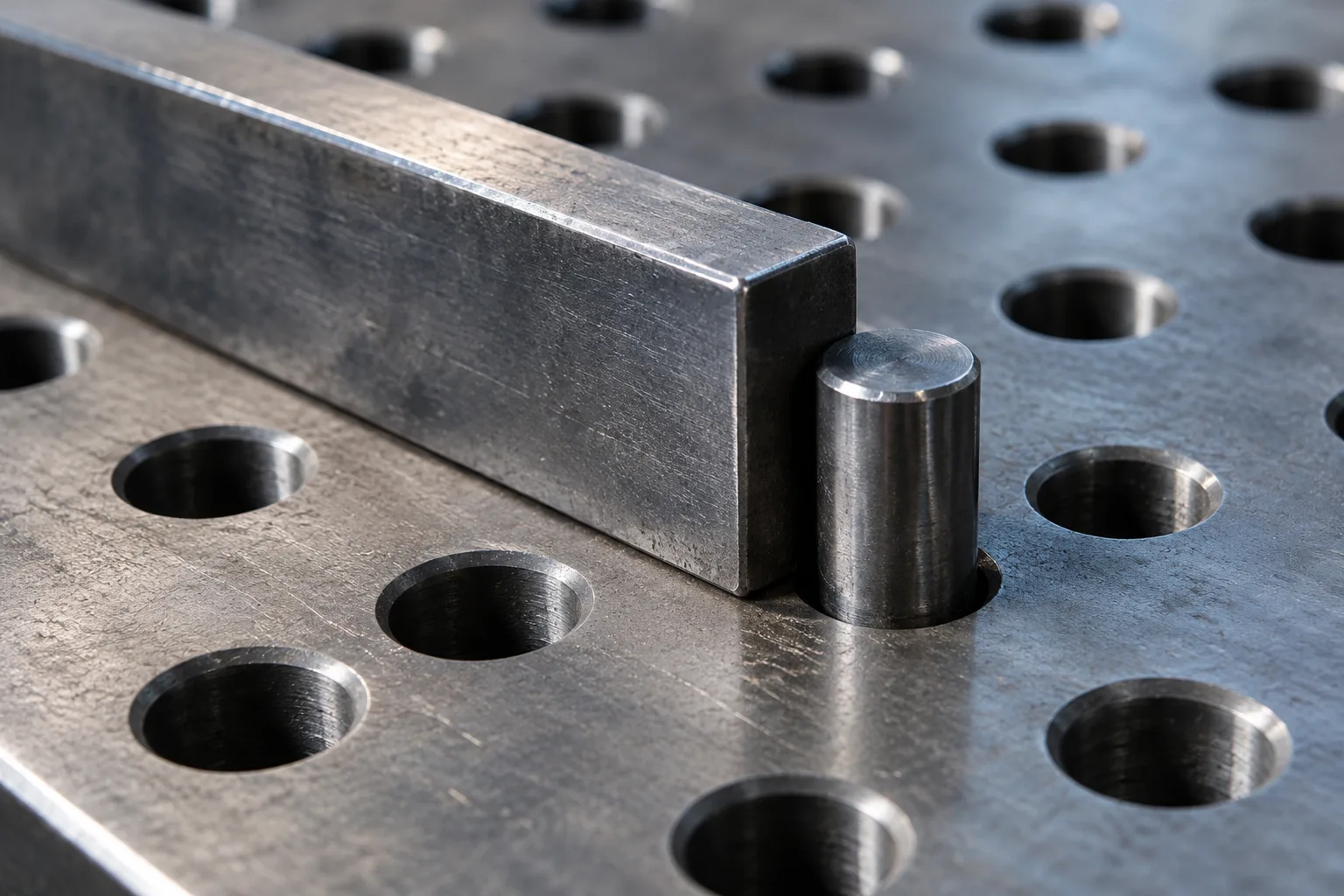

KI-generierte redaktionelle IllustrationDen Bezugspunkt eindeutig setzen
Ein Anschlagblock mit Steckbolzen auf einem Lochraster.
Auflage, Anschlag und Spannen unterscheiden
Ein Anschlag definiert nicht automatisch eine vollständige sichere Haltefunktion. Auflagen und Zwingen gehören als eigene Bestandteile zur Vorrichtungsplanung. Schreiben Sie bei jeder Stelle auf, ob sie stützt, positioniert oder im fachlich festgelegten Sinne spannt. So werden fehlende Funktionen im Angebot sichtbar, bevor nur Winkel bestellt werden.
Berücksichtigen Sie Zugang zum Schweißen und Messen. Ein größerer Winkel kann eine Verbindung oder den Messpunkt verdecken. Fragen Sie bei unklarer Handhabung nach einer passenden Vorführung mit vergleichbarer Geometrie. Die Stückzahl eines Zubehörsets sagt über diesen freien Zugang wenig aus und ersetzt keine Betrachtung der tatsächlichen Aufspannung.
Dokumentierter Vorrichtungsablauf; Einlegen, Spannen, Messen und Entnehmen gemeinsam betrachten.
Technische Skizze ansehen
Auflage, Anschlag und Spannen unterscheiden: Dokumentierter Vorrichtungsablauf; Einlegen, Spannen, Messen und Entnehmen gemeinsam betrachten. Redaktionelle Übersicht, keine maßstäbliche Produkt- oder Montagezeichnung.
Skizze in voller Größe öffnen
Zehn Bauteile mit wechselnder Einlegekante
Redaktioneller Lesefall · schematische Annahmen · kein eigener Praxistest
Der Plan beschreibt Festhalten, jedoch keine eindeutige Wiederholung. Wenn beim nächsten Einlegen eine andere Kante als Bezug verwendet wird, kann die Lage trotz derselben Zwingenanzahl anders sein. Die fehlende Bezugskante ist deshalb wichtiger als ein zusätzlicher Spannpunkt.
Die überarbeitete Folge benennt Einlegebezug, Anschlaglage, Haltepunkte und Entnahmerichtung. Der Nahtzugang wird daran mit betrachtet. Diese Struktur macht die Vorrichtung beschreibbar, ohne eine Toleranz oder eine unveränderte Lage nach dem Schweißen zu garantieren.
Ergebnis des Beispiels
Eine feste Bezugskante schließt die eigentliche Planungslücke; mehr Zwingen allein würden sie nicht beseitigen.
Was die Quellen hierzu belegen
Siegmund beschreibt Anschläge mit Systembohrungen, Langlöchern und zugehöriger Befestigung für fixe beziehungsweise variable Positioniermöglichkeiten.
Siegmund Work: System 16 – Anschläge und Befestigung
Geltungsbereich: Das Schema ist keine ausgelegte Schweißvorrichtung. Verzug, Maßtoleranz, Spannkräfte und bauteilbezogene Prüfanforderungen werden damit nicht bestimmt.
KI-generierte redaktionelle IllustrationWiederholteile an derselben Bezugskante vergleichen
Drei kleine Winkelbauteile liegen nebeneinander; ihre Kanten werden mit einem Anschlagwinkel betrachtet.
EIN BESCHAFFUNGSPLAN ZUM MITDENKEN
In drei Schritten zur Auswahl von Anschläge und Winkel
Eine Bezugs- und Arbeitsfolge für wiederkehrende Werkstücke mit getrennten Positionier- und Haltepunkten.
Gewünschte Wiederholaufgabe
Zeichnen Sie die Bezugskanten und geforderte Lage des wiederkehrenden Bauteils. Kennzeichnen Sie welche Punkte den Anschlag und welche die Spannaufgabe übernehmen.
Zuordnung von Anschlag und Tisch
Stellen Sie Winkel, Anschläge und Befestigungen als Artikelkombination für das vorhandene Tischsystem zusammen. Lassen Sie jede nicht belegte Verbindung vor der Bestellung zuordnen.
Dokumentierter Vorrichtungsablauf
Beschreiben Sie Einlegen, Spannen, Kontrolle und Entnehmen in wenigen Handgriffen. Vergleichen Sie Anschlagvarianten anhand dieser wiederholbaren Folge und ihrer zugänglichen Bedienstellen.
Diese Reihenfolge verbindet die dokumentierten Angaben mit Ihrer Aufgabe bei Anschläge und Winkel; sie ersetzt keine Prüfung oder praktische Einweisung.
IHRE INDIVIDUELLE KOSTENPLANUNG
Den vollständigen Bedarf für Anschläge und Winkel planen
Zeichnen Sie Bezugspunkte und Arbeitsfolge; fragen Sie ein zugeordnetes Anschlag- und Spannpaket für diese konkrete Wiederholaufgabe an. Dokumentierter Vorrichtungsablauf: Einlegen, Spannen, Messen und Entnehmen gemeinsam betrachten. Erhalten Sie hierzu konkrete Angebotspositionen, statt eine fehlende Angabe als bereits enthalten oder kostenlos anzusehen. Die Budgetfelder addieren Ihre eingegebenen Beträge; sie schätzen keine unbekannten Marktpreise.
Anschläge und Winkel: Angebot und Ergänzungen addieren
Für Anschläge und Winkel nur belegte Angebotspreise eingeben. Systemanpassung, Prüfung und Folgekosten separat ergänzen; offene Felder bleiben offene Kosten.
Summe Ihrer Eingaben
GENAUER NACHGEFRAGT
Fragen zu Anschläge und Winkel
Garantiert eine Skala die Wiederholgenauigkeit?
Sie kann bei einer Einstellung unterstützen, bestätigt aber nicht den vollständigen Aufbau oder das gefertigte Bauteil. Bezugspunkte und passende Kontrollen müssen fachlich festgelegt sein. Eine Maßprüfung folgt nicht aus einer Zubehörbezeichnung.
Brauche ich Anschläge und Zwingen getrennt?
Ihre Funktionen werden gesondert geplant. Positionieren, Auflegen und Halten sind verschiedene Aufgaben. Lassen Sie ein vollständiges Vorrichtungspaket für Ihre Skizze anbieten, damit ein Winkel nicht unbelegt alle Funktionen übernehmen soll.
Was dokumentiere ich für den nächsten Rahmen?
Bezugspunkte, zugeordnete Artikel, Positionen und vorgesehene Kontrollen sollten nachvollziehbar sein. Eine Fotografie kann ergänzen. Änderungen an Werkstück oder Vorrichtung werden ausdrücklich erfasst, statt den alten Aufbau pauschal als passend anzunehmen.
Warum reicht eine identische Zwingenanzahl nicht für Serien?
Die Zahl beschreibt Haltepunkte, aber nicht die Lage, in der jedes Bauteil eingesetzt wird. Unterschiedliche Bezugskanten können bei gleicher Zwingenanzahl verschiedene Positionen erzeugen. Benennen Sie deshalb zuerst Bezug und Einlegefolge; das fertige Maß bleibt gesondert zu bewerten.
NACHVOLLZIEHBAR BELEGT
Quellen und Grenzen zu Anschläge und Winkel
Die verlinkten Primärquellen belegen Herstellerangaben oder den Arbeitsschutzrahmen zum Thema „Anschläge und Winkel“. Die Auswahlfolge und Beispiele dieser Seite sind redaktionelle Ableitungen; eigene Produkt- oder Belastungstests liegen dafür nicht vor.
- Siegmund WorkSystem 16 – Anschläge und Befestigung
Herstellerdarstellung verschiedener Anschlagformen; konkrete Ausführung und Befestigung bleiben zuzuordnen.
Abgerufen am 08.10.2026 - Siegmund WorkSystem 16 – Zubehörübersicht
Herstellerübersicht über Bolzen, Zwingen, Winkel, Prismen und Anschläge; keine Kompatibilitätsfreigabe fremder Systeme.
Abgerufen am 08.10.2026
Header: KI-generierte redaktionelle Illustration. Erklärgrafiken: eigene schematische Darstellungen. Keine eigenen Produkttests. Unsere Auswahlmethodik.
ANSCHLÄGE UND WINKEL · IHRE PERSÖNLICHE AUSWAHL
Welche Lage sollen Anschläge und Winkel wiederholen?
Beschreiben Sie die zu wiederholende Lage und die Anzahl Ihrer Varianten. Halten Sie anschließend fest, ob die Tischzuordnung und Bezugspunkte bereits dokumentiert sind.
-
Welche Lage soll die Anschlagkombination wiederholen?
Die Bauteilbezugspunkte beschreiben den Bedarf an Anschlägen und Winkeln.
-
Wie viele Bauteilvarianten müssen aufgespannt werden?
Ein Anschlagaufbau wird für die tatsächlichen Varianten und Bedienwege geplant.
-
Sind Tischsystem und Bezugslagen dokumentiert?
Ein vorhandener Winkel beweist keine passende komplette Aufspannung.
Welche Angaben brauche ich für diese Auswahlhilfe?
Bezugspunkte, Anschläge und Befestigung gehören zu einer dokumentierten wiederholbaren Aufspannung. Wenn eine Angabe fehlt, können Sie sie ausdrücklich offenlassen.
Wie geht es nach meinen Antworten weiter?
Zeichnen Sie Bezugspunkte und Arbeitsfolge; fragen Sie ein zugeordnetes Anschlag- und Spannpaket für diese konkrete Wiederholaufgabe an.
Anschläge und Winkel gezielt auswählen
Ohne Anmeldung · ohne Kontaktdaten
ANSCHLÄGE UND WINKEL
Welche Lage sollen Anschläge und Winkel wiederholen?
Beschreiben Sie die zu wiederholende Lage und die Anzahl Ihrer Varianten. Halten Sie anschließend fest, ob die Tischzuordnung und Bezugspunkte bereits dokumentiert sind.
IHRE ANGABEN ZU DIESEM RATGEBER
- Welche Lage soll die Anschlagkombination wiederholen?
- Die Bauteilbezugspunkte beschreiben den Bedarf an Anschlägen und Winkeln.
- Wie viele Bauteilvarianten müssen aufgespannt werden?
- Ein Anschlagaufbau wird für die tatsächlichen Varianten und Bedienwege geplant.
- Sind Tischsystem und Bezugslagen dokumentiert?
- Ein vorhandener Winkel beweist keine passende komplette Aufspannung.
Bezugspunkte, Anschläge und Befestigung gehören zu einer dokumentierten wiederholbaren Aufspannung.
Gewünschte WiederholaufgabeBezugspunkte und geforderte Lage in einer Werkstückskizze benennenZuordnung von Anschlag und Tisch
Die Auswahlhilfe für Anschläge und Winkel erzeugt ein Anforderungsprofil. Ein Kaufangebot benötigt weiterhin belegte Zuordnung und vollständigen Lieferumfang; ein bestätigter Partnerlink ist noch nicht hinterlegt.
