Ungleiche Blechdicken eindeutig planen mit sichtbarer Bezugsfläche und Versatz.

Zwei Dicken werden als zwei Zahlen geführt. Die Aussage Blech ungefähr zwei Millimeter würde bei einer 1-/3-mm-Verbindung die eigentliche Asymmetrie entfernen. Zeichnen Sie deshalb beide Seiten im Querschnitt und ergänzen Sie die Werkstoffidentität jeder Seite.

Danach wird der Maßbezug gewählt: Oberseite, Unterseite oder Mittellinie können unterschiedlich ausgerichtet sein. Derselbe Dickenunterschied liegt dadurch an verschiedenen Oberflächen. Das verändert die geometrische Aufgabe und den erreichbaren Bereich, ohne bereits geeignete Prozessparameter zu liefern.

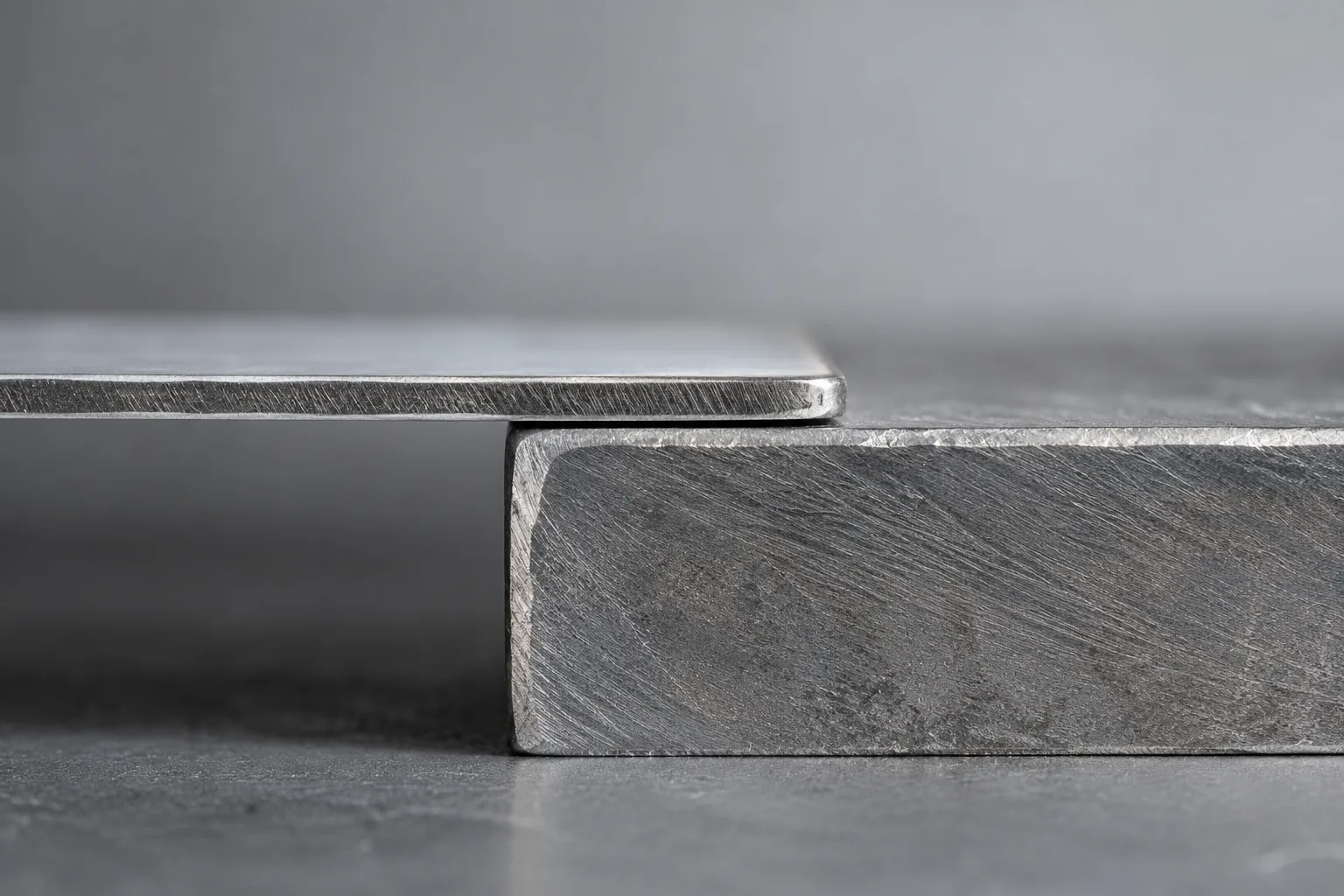

Zeichnen Sie beide Dicken im Querschnitt und richten Sie einmal die obere, einmal die untere Fläche an derselben Bezugslinie aus. Der Dickenunterschied bleibt gleich, der Versatz liegt aber auf der jeweils anderen Seite. Markieren Sie, welche Fläche für Sicht, Montage oder weitere Bearbeitung maßgebend ist. Eine gemittelte Dicke verliert genau diese Information.

Für eine Überlappung wird die tatsächliche Anordnung separat dargestellt. Erst danach lassen sich Zugang und fachlich festgelegte Nahtvorbereitung sinnvoll besprechen. Wenn bereits eine geeignete Stromquelle vorhanden ist, beginnt die Klärung deshalb am Übergangsprofil und gegebenenfalls an einer repräsentativen Probe, nicht beim Kauf eines Geräts mit höherer Spitzenleistung.

Ihr Übergangsprofil nennt beide Werkstoffe, beide Dicken, die ausgerichtete Bezugsfläche und den Ort des Versatzes. Fügen Sie die erforderliche Funktion hinzu. Damit bleibt die Aufgabe auch in einer Beschaffungsanfrage eindeutig und wird nicht zu einem fiktiven mitteldicken Blech vereinfacht.

Für die Ausstattung folgt daraus ein konkreter Bedarf an Vorbereitung, Erreichbarkeit und geeigneter Prozessführung. Die Auswahlhilfe kann diese Angaben strukturieren. Eine allgemeine Leistungszahl oder ein Dickenmittelwert ersetzt die fachliche Ausführungsplanung nicht.

• Werkstoff und Dicke auf beiden Seiten einzeln dokumentieren.
• Bündige Seite, Stoßform und Rückseitenzugang im Querschnitt markieren.
• Nutzung und Ergebnisanforderung vor dem Gerätebereich fachlich klären.
