BRENNERZUGANG BEURTEILEN
Erreichen Sie die Naht mit Ihrem Brenner? Klären Sie Geometrie und Leitungsweg.
Wenn eine Naht schwer erreichbar ist, erfassen Sie Öffnung, Brennerumriss und realen Leitungsweg getrennt. Ein schematischer Geometriefall zeigt, ob Sie am Kopfzugang oder an der Reichweite ansetzen müssen, bevor Sie Zubehör vergleichen.
- Nahtzugang
- Brennerausführung
- Leitungsweg
Eine passende Brennerauswahl trennt Nahtzugang, Brennergeometrie, Leitungsweg und belegte Systemkompatibilität.
NahtzugangBeschreibt die räumliche Aufgabe
BrennerausführungPrüft konkrete Komponenten
LeitungswegTrennt Distanz von Zugänglichkeit
So beraten wir
Brennerzugang beurteilen · KONKRET BEANTWORTET
Woran erkenne ich, ob ein Zugangsproblem vom Brennerkopf oder von der Leitungslänge verursacht wird?
Prüfen Sie zwei getrennte Wege: den Leitungsweg von der Stromquelle zur Baugruppe und den geometrischen Zugang des Brenners zur Naht. Eine ausreichend lange Leitung löst keinen zu großen Brennerkopf. Ein kleinerer Kopf beseitigt umgekehrt keinen zu kurzen oder ungeeigneten Leitungsweg.
- Nahtzugang: Beschreibt die räumliche Aufgabe
- Brennerausführung: Prüft konkrete Komponenten
- Leitungsweg: Trennt Distanz von Zugänglichkeit
Sitzt das Hindernis an der Naht oder auf dem Weg dorthin?
Die Zugangsprüfung unterscheidet Brennergeometrie, Aufspannung und Abstand zur Stromquelle. Dadurch wird gezielt am räumlichen Engpass angesetzt.
-
Ihre Situation: Die Naht liegt nah, aber der Brennerkopf erreicht sie geometrisch nicht.
Prüfen Sie ein repräsentatives Muster mit geeigneter Brennergeometrie oder geänderter Aufspannung.
Ein längeres Schlauchpaket verändert die Öffnung am Werkstück nicht.
-
Ihre Situation: Die Naht ist zugänglich, der bestätigte Leitungsweg reicht aber nicht.
Vergleichen Sie geeigneten Anlagenstandort und belegte Reichweitenvarianten.
Ein schmalerer Brennerkopf vergrößert die verfügbare Leitungslänge nicht.
-
Ihre Situation: Der vorhandene Brenner erreicht die Naht und passt zum Prozessbedarf.
Behalten Sie ihn im Konzept und kaufen Sie keine Alternative allein wegen ihrer kompakteren Form.
Eine andere Silhouette ist ohne gelöstes Hindernis noch kein zusätzlicher Nutzwert.
Werkstattpraxis · DER ÜBERBLICK
Eine Nahtzugangsskizze verbindet Bauteilgeometrie, Brennerkopf und Bedienraum. Sie schafft einen konkreten Auswahlbeleg jenseits der allgemeinen Frage nach Kabellänge.
Brennerzugang beurteilen genauer einordnen
Wenn eine Naht schwer erreichbar ist, erfassen Sie Öffnung, Brennerumriss und realen Leitungsweg getrennt. Ein schematischer Geometriefall zeigt, ob Sie am Kopfzugang oder an der Reichweite ansetzen müssen, bevor Sie Zubehör vergleichen.
Eine passende Brennerauswahl trennt Nahtzugang, Brennergeometrie, Leitungsweg und belegte Systemkompatibilität.
Nahtstelle und Hindernisse beschreiben
Zeichnen Sie die Nahtstelle mit der engsten Öffnung, benachbarten Hindernissen und vorgesehenen Werkstücklage. Die Entfernung zur Stromquelle sagt wenig darüber aus, ob der Brenner innerhalb der Baugruppe sinnvoll angesetzt werden kann. Beschreiben Sie deshalb zuerst den Zugang unmittelbar an der Verbindung und erst danach den Weg zum Arbeitsplatz.
Unterscheiden Sie zwischen erreichbar und im vorgesehenen Ablauf nutzbar. Ein Brenner kann bis zu einer Öffnung gelangen, ohne dahinter den benötigten Raum zu haben. Bei einer rein kalten Betrachtung bleiben Prozessführung, Sicht und tatsächliche Eignung offen. Trotzdem kann die Zeichnung bereits einen offensichtlichen geometrischen Widerspruch sichtbar machen.
Die Illustration legt keine Brennerwinkel oder Parameter fest.
Technische Skizze ansehen
KI-generierte redaktionelle IllustrationDie Geometrie vor dem Kauf sichtbar machen

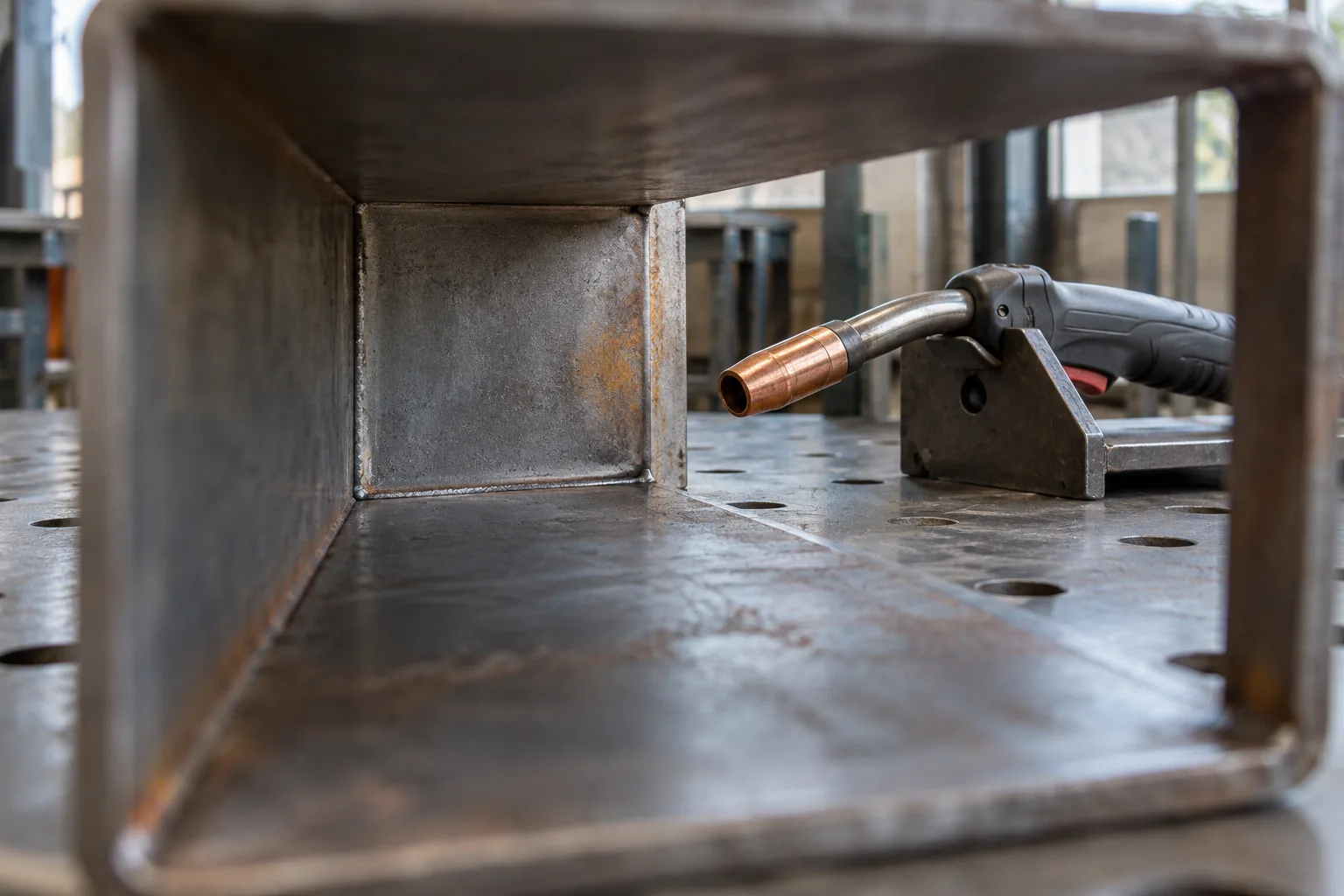

KI-generierte Illustration zu „Brennerzugang beurteilen“: Ein abgewinkelter Brenner liegt neben einer innenliegenden Rahmenecke.
Den geplanten Aufbau mit einem passenden Muster prüfen
Legen Sie einen geeigneten Umriss oder ein abgestimmtes kaltes Muster neben die Zeichnung. Bei der angenommenen Geradeinführung vergleichen Sie die engste Öffnung mit dem dort benötigten Raum. Ist der Umriss größer, genügt mehr Leitungslänge nicht. Notieren Sie die Stelle des Hindernisses und die ausdrücklich betrachtete Bewegungsrichtung.
Prüfen Sie den Leitungsweg separat entlang der tatsächlich vorgesehenen Strecke, nicht als Luftlinie zwischen Stromquelle und Naht. In der schematischen Rechnung bleibt ein Meter nominale Länge übrig. Daraus folgt lediglich ein erster Längenbefund. Bewegungsraum, Führung und die passende konkrete Ausführung müssen weiterhin getrennt zum Aufbau passen.
Mehr Leitungslänge löst keine unbekannte Brennergeometrie.
Technische Skizze ansehen
KI-generierte redaktionelle IllustrationReichweite und Form getrennt vergleichen

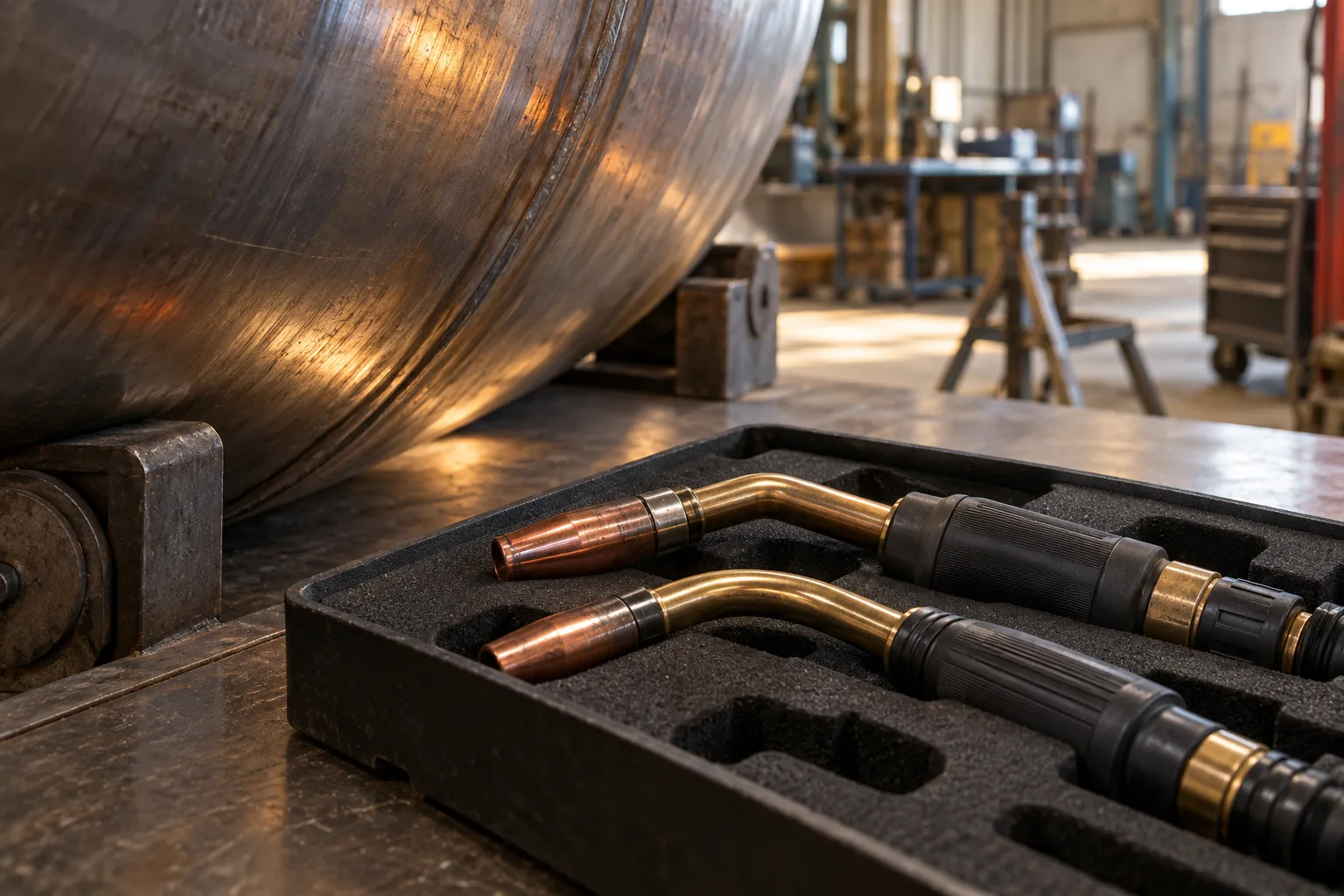

KI-generierte Illustration zu „Brennerzugang beurteilen“: Zwei unterschiedlich geformte Brennerhälse liegen neben einer gewölbten Baugruppe.
Nur die Komponente ändern, die den räumlichen Engpass beeinflusst
Notieren Sie für einen Kandidaten drei getrennte Befunde: Die Öffnung ist erreichbar, der tatsächliche Leitungsweg ist abgedeckt und die technische Systemzuordnung ist belegt. Fehlt nur der erste Befund, richtet sich die nächste Alternative auf Brennerform oder Aufspannung. Fehlt nur der zweite, sind Anlagenstandort und Reichweitenkonzept relevant. Eine neue Stromquelle ist für keinen dieser beiden Befunde allein schon die Lösung.
Vergleichen Sie deshalb den vorhandenen Aufbau mit genau einer gezielt veränderten Variante am gleichen räumlichen Muster. Bleibt die Engstelle unverändert, löst diese Variante das Problem nicht, auch wenn andere Merkmale attraktiver sind. Gelingt der Zugang, wird anschließend die reale technische Eignung der Variante geprüft. So kann das Ergebnis ebenso eine nutzbare Bestandslösung wie ein begründeter Zubehörbedarf sein.
Eine räumliche Beobachtung bestätigt keine Nahtfreigabe.
Technische Skizze ansehen
KI-generierte redaktionelle IllustrationZugang lässt sich vor dem Gerätevergleich besprechen
Die Gehäuseform macht eine räumliche Frage sichtbar. Das vereinfachte Modell dient als Gesprächsanlass; es ersetzt keine Prüfung des tatsächlichen Brenners und seiner Betriebsbedingungen.
Geometriefall: Genug Länge, zu wenig gerader Zugang
Redaktioneller Lesefall · schematische Annahmen · kein eigener Praxistest
Bei gerader Einführung fehlen 16 − 12 = 4 Millimeter Öffnungsbreite. Dieser geometrische Widerspruch besteht auch dann, wenn die Leitung länger wird. Ein anderer Zugang, eine geeignete andere Brennergeometrie oder eine veränderte Aufspannung wären getrennt zu untersuchende Möglichkeiten. Die Rechnung behauptet nicht, dass irgendeine davon technisch zulässig ist.
Die bloße Längenbilanz lautet 7 − 6 = 1 Meter. Damit erscheint die nominale Länge im angenommenen Weg zunächst nicht als Engpass. Freie Bewegung, Führung, Anschlüsse und Belastung bleiben dennoch eigene Voraussetzungen. Der Fall erlaubt deshalb eine Eingrenzung auf den Kopfzugang, keine pauschale Freigabe des gesamten Systems.
Ergebnis des Beispiels
Die Geradeinführung scheitert im angenommenen Fall am Brennerumriss. Ein längeres Schlauchpaket würde diesen konkreten Engpass nicht beseitigen; zunächst ist die Zugangsgeometrie zu ändern oder passend einzuordnen.
Was die Quellen hierzu belegen
Die Modellanleitung behandelt Schlauchführung und Brennerbelastungsgrenzen als eigene Gesichtspunkte.
Fronius: TransSteel 2200: Bedienungsanleitung und dokumentierte GerätefunktionenFronius nennt unterschiedliche Brennerkörperlängen und Winkel zusätzlich zur Schlauchpaketlänge; lokale Zugänglichkeit und räumliche Reichweite sind damit unterschiedliche Auswahlmerkmale.
Fronius: Fronius MIG/MAG-Handbrenner: Brennerkörperlänge und Winkel
Geltungsbereich: Eine kalte Geometriebetrachtung prüft räumliche Annahmen, keine Schweißbarkeit oder Belastbarkeit. Sie ersetzt keine Herstellerkompatibilität, aufgabenbezogene Prozessfestlegung oder Beurteilung besonderer Arbeitsumgebungen und tragender Verbindungen.
IHRE INDIVIDUELLE KOSTENPLANUNG
Brenner und Aufspannung passend zum Zugang kalkulieren
Die Zugangsskizze kann eine andere Brennerausführung, passende Schlauchpaketkomponenten oder geänderte Aufspannmittel begründen. Dafür werden konkrete kompatible Artikel angefragt. Eine kostenpflichtige Vorführung oder Fachberatung wird nur nach Vereinbarung eingetragen. Bauteilzugang und Bedienraum bleiben geometrische Prüffragen; sie sind keine eigenständigen Europositionen.
Ihre Kosten für den geplanten Brennerzugang
Verwenden Sie die Preise der zugeordneten Brennerausführung, erforderlicher Komponenten und passender Spannmittel. Eine Vorführung oder Beratung wird nur mit vereinbartem Entgelt ergänzt. Ein günstiger Betrag bestätigt keine erreichbare Naht und keine kompatible Schnittstelle.
Summe Ihrer Eingaben
GENAUER NACHGEFRAGT
Fragen zu Brennerzugang beurteilen
Löst ein längeres Schlauchpaket jede Zugangsfrage?
Nein. Im schematischen Fall stehen ausreichender nominaler Leitungslänge vier Millimeter geometrischer Widerspruch am Kopf gegenüber. Längere Leitungen verändern den Umriss an der engen Öffnung nicht.
Was beweist ein trockener Zugangsversuch?
Er kann unter der betrachteten Aufspannung einen räumlichen Widerspruch oder möglichen Zugang zeigen. Er belegt keine geeigneten Schweißparameter, Belastbarkeit, Nahtqualität oder Arbeitsplatzfreigabe. Dokumentieren Sie ausdrücklich, welche Bewegung betrachtet wurde.
Brauche ich bei schlechtem Zugang ein neues Gerät?
Aus schlechtem Zugang folgt das nicht. Prüfen Sie zuerst Brennergeometrie, Werkstücklage und Leitungsweg als getrennte Ursachen. Eine Stromquelle löst ein räumliches Hindernis nur dann mit, wenn das passende Systemkonzept tatsächlich dazu beiträgt.
Welche Daten gehören in die Brenneranfrage?
Eine Zeichnung mit engster Öffnung und Nahtlage, der Brennerumriss, die Aufspannung, der reale Leitungsweg und die vorhandene Geräteausführung. Ergänzen Sie Verfahren und fachlich festgelegte Aufgabe, damit räumliche Passung und Systemkompatibilität gemeinsam beurteilt werden können.
NACHVOLLZIEHBAR BELEGT
Quellen für Brennerzuordnung und Bauteilzugang
Die Zugangsskizze verbindet dokumentierte Brenner- und Geräteschnittstellen mit Ihrer konkreten Bauteilgeometrie. Modellspezifische Funktionen sind am verlinkten Herstellerbeispiel belegt und müssen für andere Ausführungen neu geprüft werden. Für diesen Beitrag wurden keine Geräte getestet, keine aktuellen Angebote erhoben und keine unabhängige schweißtechnische Freigabe erteilt.
- FroniusTransSteel 2200: Bedienungsanleitung und dokumentierte Gerätefunktionen
Herstellerbeispiel für brennerzugang beurteilen: Dokumentation, bestimmungsgemäße Verwendung und zur konkreten Ausführung gehörende Hinweise. Keine Übertragung der Geräteeigenschaften auf andere Modelle.
Abgerufen am 08.10.2026 - FroniusFronius MIG/MAG-Handbrenner: Brennerkörperlänge und Winkel
Die Herstellerdarstellung trennt Schlauchpaketlängen von unterschiedlichen Längen und Winkeln des Brennerkörpers. Sie bestätigt keine Passung an der tatsächlichen Nahtstelle oder fremden Stromquelle.
Abgerufen am 19.10.2026

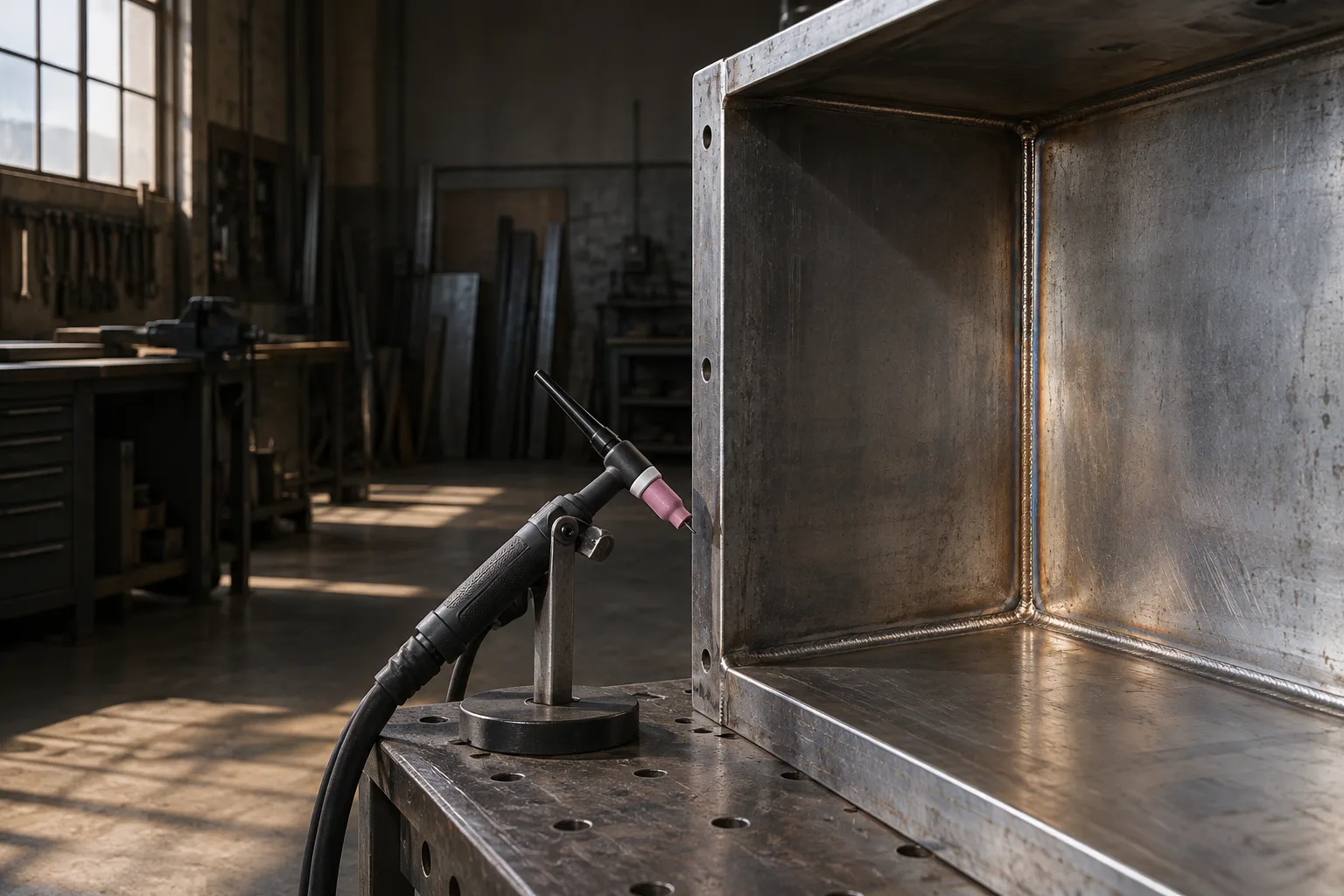

Header: KI-generierte redaktionelle Illustration. Erklärgrafiken: eigene schematische Darstellungen. Keine eigenen Produkttests. Unsere Auswahlmethodik.
