Schweißplatz · Schweißpositionierer
Den Schweißpositionierer für Ihren Aufbau anfragen mit Schwerpunkt und Bewegungsraum statt nur Nennlast.
Für Rotation oder Neigung erfassen Sie Werkstück und Vorrichtung als vollständige Last. Schwerpunktlage und äußerste Bewegung gehen in die Anfrage ein; die belegten Modellbedingungen bilden die Vergleichsgrundlage.
- Vollständiger Lastaufbau
- Werkstück, Aufnahme und Vorrichtung mit bekannten Massen erfassen
- Geprüfte Schwerpunktdaten
Positionierer nach vollständiger Last, Schwerpunkt, Aufspannung und Bewegungsfreiraum auswählen.
Vollständiger LastaufbauWerkstück, Aufnahme und Vorrichtung mit bekannten Massen erfassen
Geprüfte SchwerpunktdatenLage und Abstand mit den Herstellerbedingungen fachlich abgleichen
Freier BewegungsraumDrehung, Kippung, Leitungen und Bedienplatz gemeinsam planen
So beraten wir
Schweißpositionierer · KONKRET BEANTWORTET
Warum reicht die Kilogramm-Traglast eines Positionierers nicht aus?
Der vollständige Aufbau belastet die Maschine mit Werkstück und Vorrichtung. Zusätzlich entscheidet die Lage des Schwerpunkts über den Hebelarm. Dieselbe Masse kann deshalb eine andere Dreh- oder Kippbelastung erzeugen. Der Bewegungsraum ist ein weiterer unabhängiger Punkt. Eine Nennlast ohne ihre Schwerpunkt- und Lagebedingungen beantwortet diese Anforderungen nicht.
- Vollständiger Lastaufbau
- Werkstück, Aufnahme und Vorrichtung mit bekannten Massen erfassen
- Geprüfte Schwerpunktdaten
Ist die Nennlast für Ihren tatsächlichen Schwerpunkt aussagekräftig?
Beim Positionierer werden Werkstück, Vorrichtung und Schwerpunktlage gemeinsam betrachtet. Dieselbe Masse kann je nach Lage eine andere Maschinenaufgabe ergeben.
-
Ihre Situation: Werkstück und Vorrichtung sind vollständig mit Schwerpunktlage beschrieben.
Die zugehörigen Last- und Bewegungsbedingungen der Kandidaten vergleichen.
Dann werden dieselben Momente und Freiräume gegenübergestellt.
-
Ihre Situation: Die Masse ist bekannt, die Vorrichtung fehlt in der Rechnung.
Ihre Masse und Lage vor der Auswahlanfrage ergänzen.
Die Maschine trägt den vollständigen Aufbau statt nur das Werkstück.
-
Ihre Situation: Die Masse bleibt gleich, das Werkstück soll zusätzlich geneigt werden.
Die Aufgabe für diese Lage neu beurteilen lassen.
Rotation und Neigung können unterschiedliche Schwerpunkt- und Freiraumbedingungen erzeugen.

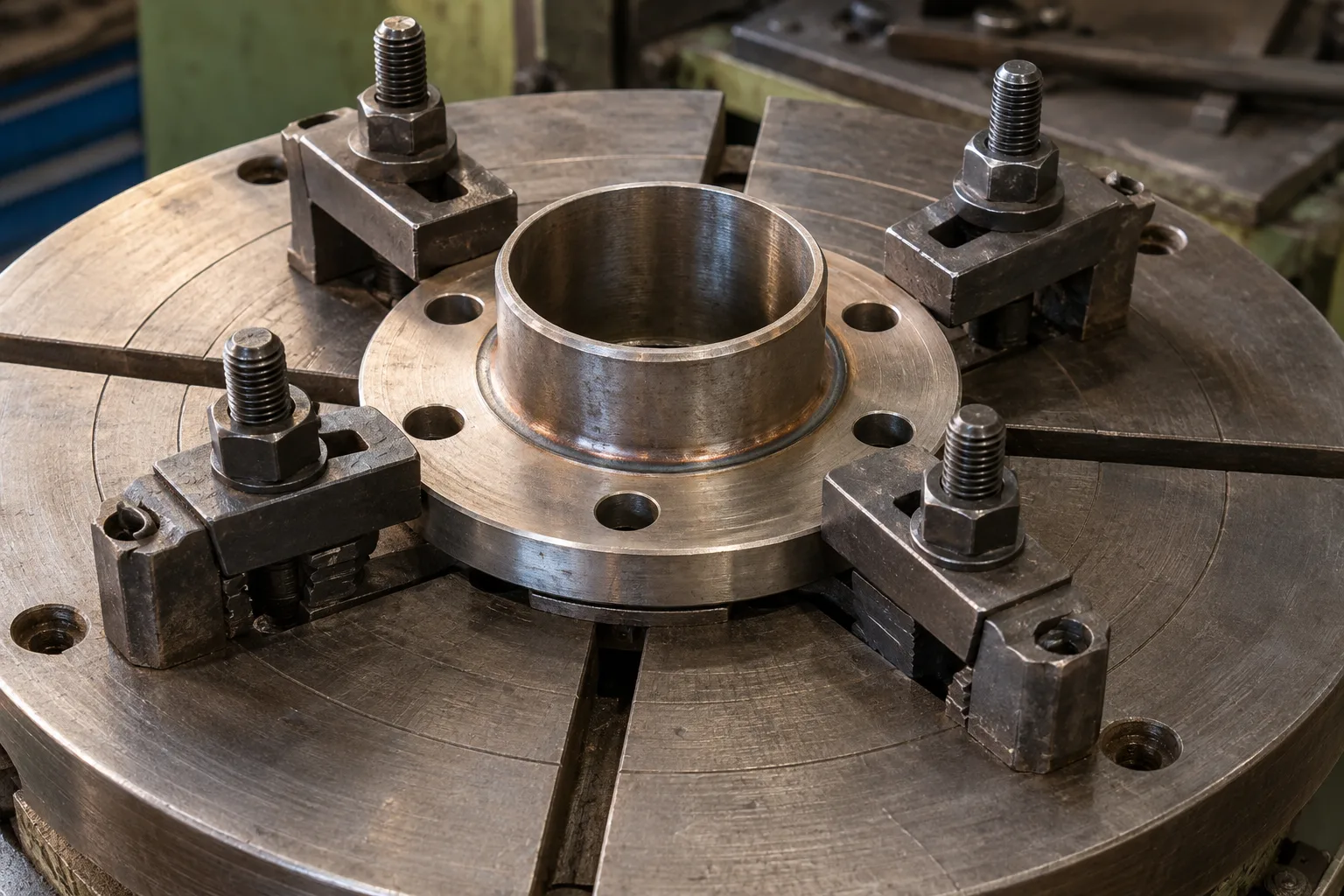

KI-generierte redaktionelle IllustrationBauteil und Aufspannung gemeinsam betrachten
Ein Rohrflansch ist symmetrisch auf einer runden Aufspannplatte befestigt.
Schweißplatz · DER ÜBERBLICK
Der Positionierer bewegt die komplette Last einschließlich ihrer Aufspannung. Gewicht, Schwerpunkt und Freiraum werden dafür gemeinsam zum fachlichen Auslegungsauftrag verbunden.
Schweißpositionierer genauer einordnen
Für Rotation oder Neigung erfassen Sie Werkstück und Vorrichtung als vollständige Last. Schwerpunktlage und äußerste Bewegung gehen in die Anfrage ein; die belegten Modellbedingungen bilden die Vergleichsgrundlage.
Positionierer nach vollständiger Last, Schwerpunkt, Aufspannung und Bewegungsfreiraum auswählen.
Werkstück und Vorrichtung gemeinsam erfassen
Notieren Sie bekannte Bauteilmasse und die Masse der geplanten Aufnahme. Der Positionierer trägt den Gesamtaufbau, nicht nur das fertige Werkstück. Zeichnen Sie die Geometrie einschließlich angebauter Teile. Eine pauschale Anfrage für ein Kilogrammgewicht bleibt unvollständig, wenn die Lastverteilung und Befestigung unbekannt sind.
Koike erläutert als Hersteller den Zusammenhang zwischen Last und Schwerpunkt beim Auswahlprozess. Diese Quelle unterstützt den Prüfauftrag, ersetzt aber keine Rechnung für Ihre Maschine. Der Ratgeber übernimmt keine Modellkapazitäten und erteilt keine Lastfreigabe; die konkrete Beurteilung erfolgt anhand der Daten des angebotenen Positionierers.
Vollständiger Lastaufbau; Werkstück, Aufnahme und Vorrichtung mit bekannten Massen erfassen.
Technische Skizze ansehen
Werkstück und Vorrichtung gemeinsam erfassen: Vollständiger Lastaufbau; Werkstück, Aufnahme und Vorrichtung mit bekannten Massen erfassen. Redaktionelle Übersicht, keine maßstäbliche Produkt- oder Montagezeichnung.
Skizze in voller Größe öffnen
Schwerpunkt als eigenen Nachweis behandeln
Der Abstand und die Lage des Schwerpunkts gehören zu den Bedingungen einer Lastangabe. Eine gleich schwere kompakte und auskragende Geometrie kann deshalb nicht allein anhand der Masse verglichen werden. Lassen Sie die bekannten Schwerpunktdaten und zugehörigen Anforderungen von einer dafür qualifizierten Stelle prüfen.
Wenn der Schwerpunkt nicht bekannt ist, wird er als offene Planungsangabe gekennzeichnet. Eine grobe Schätzung aus einem Foto reicht nicht für eine belastbare Maschinenzuordnung. Fordern Sie den benötigten Nachweisumfang an und lassen Sie zusätzliche Aufnahme- oder Vorrichtungsteile in diese Betrachtung einbeziehen, bevor ein Angebot endgültig gewählt wird.
Geprüfte Schwerpunktdaten; Lage und Abstand mit den Herstellerbedingungen fachlich abgleichen.
Technische Skizze ansehen
Schwerpunkt als eigenen Nachweis behandeln: Geprüfte Schwerpunktdaten; Lage und Abstand mit den Herstellerbedingungen fachlich abgleichen. Redaktionelle Übersicht, keine maßstäbliche Produkt- oder Montagezeichnung.
Skizze in voller Größe öffnen
KI-generierte redaktionelle IllustrationBedienung und Arbeitsraum einplanen
Ein Positionierer steht mit einem separaten Fußschalter und freiem Raum im Arbeitsbereich.
Bewegung, Freiraum und Zugang abgleichen
Beschreiben Sie, welche Dreh- oder Kippbewegung benötigt wird und wie das Bauteil dabei den Raum beansprucht. Der Hersteller Koike weist auch auf den Bewegungsfreiraum hin. Boden, Umgebung und Arbeitszugang werden daher gemeinsam erfasst; ein ruhend passendes Bauteil beweist keine kollisionsfreie gesamte Bewegung.
Berücksichtigen Sie Leitungen, Erfassung und die geplante Bedienposition. Bewegte Werkstücke verändern den Ablauf am Schweißplatz. Diese Kaufhilfe gibt keine Bedien- oder Einrichtungsanleitung für eine Maschine und nennt keine universellen Schutzabstände. Der vollständige Aufbau benötigt passende Herstellerbedingungen, fachliche Planung und Unterweisung.
Freier Bewegungsraum; Drehung, Kippung, Leitungen und Bedienplatz gemeinsam planen.
Technische Skizze ansehen
Bewegung, Freiraum und Zugang abgleichen: Freier Bewegungsraum; Drehung, Kippung, Leitungen und Bedienplatz gemeinsam planen. Redaktionelle Übersicht, keine maßstäbliche Produkt- oder Montagezeichnung.
Skizze in voller Größe öffnen
Gleiche Masse, doppelter Schwerpunktabstand
Redaktioneller Lesefall · schematische Annahmen · kein eigener Praxistest
Die Gewichtskraft ist 100 × 9,81 = 981 N. Die beiden vereinfachten Momente betragen 981 × 0,1 = 98,1 Nm und 981 × 0,2 = 196,2 Nm. Die Masse bleibt gleich, das betrachtete Moment verdoppelt sich jedoch.
Dieser Unterschied erklärt den Schwerpunktbezug einer Maschinenangabe. In einer echten Auslegung kommen weitere Lage- und Bewegungsbedingungen hinzu. Der Bauteilumfang muss außerdem in jeder vorgesehenen Dreh- oder Kipplage zum vorhandenen Raum passen.
Ergebnis des Beispiels
Eine gleiche 100-kg-Masse ist keine gleiche Belastungsaufgabe; Schwerpunktabstand und Bewegungszustand entscheiden mit.
Was die Quellen hierzu belegen
KOIKE beschreibt die Positioniererauswahl über Last, Schwerpunktabstände, Dreh-/Kippmomente und Schwenkfreiraum; seine Beispielgrenzen gelten modellbezogen.
Koike: How to Size a Positioner
Geltungsbereich: Die einfache statische Rechnung berücksichtigt keine Dynamik, Eigengeometrie der Maschine oder zusätzlichen Kipphebel. Sie ist keine Tragfähigkeits- oder Befestigungsfreigabe.

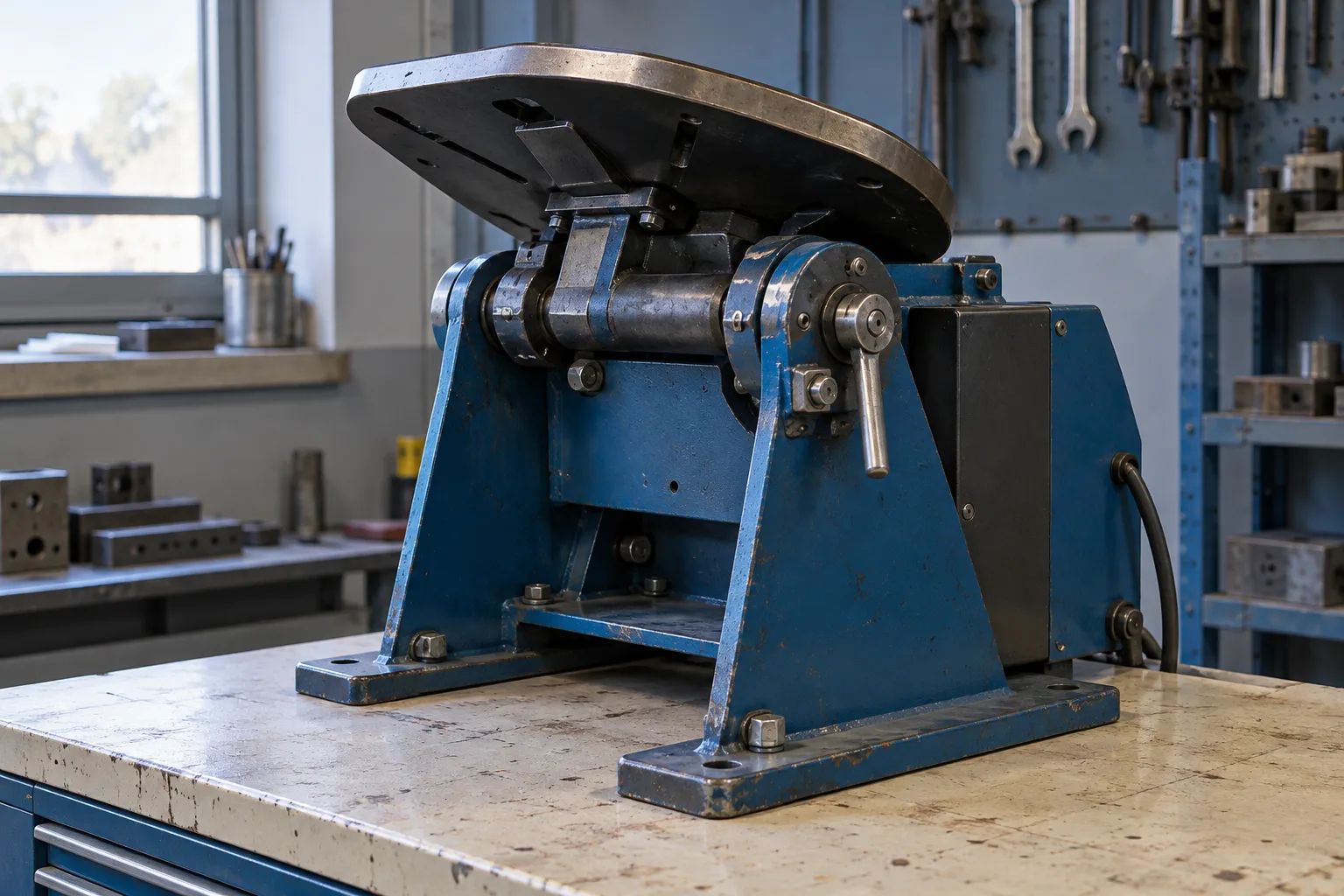

KI-generierte redaktionelle IllustrationDie Verstellung als Teil des Systems ansehen
An einem leeren Positionierer ist die rückseitige Schwenk- und Arretiermechanik sichtbar.
EIN BESCHAFFUNGSPLAN ZUM MITDENKEN
In drei Schritten zur Auswahl von Schweißpositionierer
Ein Lastprofil mit Gesamtmasse, Schwerpunktabstand und getrenntem Bewegungsfreiraum.
Vollständiger Lastaufbau
Addieren Sie belegte Gewichte von Werkstück und Vorrichtung zur Gesamtlast. Halten Sie ungeklärte Bauteile als fehlende Lastdaten fest.
Geprüfte Schwerpunktdaten
Beschaffen Sie die Schwerpunktangaben für den vollständigen Aufbau und jede geplante Lage. Stellen Sie diese Daten mit der Vorrichtungsskizze für die fachliche Auslegung bereit.
Freier Bewegungsraum
Zeichnen Sie Dreh- und Kippbereiche einschließlich Leitungen und Bedienort ein. Fordern Sie einen zugeordneten Positionierer mit passender Integration für diesen Bewegungsauftrag an.
Diese Reihenfolge verbindet die dokumentierten Angaben mit Ihrer Aufgabe bei Schweißpositionierer; sie ersetzt keine Prüfung oder praktische Einweisung.
IHRE INDIVIDUELLE KOSTENPLANUNG
Den vollständigen Bedarf für Schweißpositionierer planen
Sammeln Sie Gesamtlast, Schwerpunktnachweis und Bewegungsraum in einer Maschinenanfrage; lassen Sie die angebotene Kombination fachlich für diesen Auftrag bewerten. Freier Bewegungsraum: Drehung, Kippung, Leitungen und Bedienplatz gemeinsam planen. Erhalten Sie hierzu konkrete Angebotspositionen, statt eine fehlende Angabe als bereits enthalten oder kostenlos anzusehen. Die Budgetfelder addieren Ihre eingegebenen Beträge; sie schätzen keine unbekannten Marktpreise.
Schweißpositionierer: Angebot und Ergänzungen addieren
Für Schweißpositionierer nur belegte Angebotspreise eingeben. Systemanpassung, Prüfung und Folgekosten separat ergänzen; offene Felder bleiben offene Kosten.
Summe Ihrer Eingaben
GENAUER NACHGEFRAGT
Fragen zu Schweißpositionierer
Reicht die Traglast in Kilogramm?
Sie muss mit Schwerpunkt, Vorrichtung und Bewegungsbedingungen gelesen werden. Erfassen Sie den gesamten Aufbau und lassen Sie die zugehörige Herstellergrenze fachlich prüfen. Eine hohe Zahl allein bestätigt keine passende Maschine.
Zählt die Vorrichtung zur Last?
Die tatsächliche Gesamtbelastung umfasst die vorgesehenen mitgetragenen Teile. Nehmen Sie Aufnahme und Vorrichtung in Masse- und Schwerpunktangaben auf. Der Ratgeber berechnet hierfür keine Freigabe; die konkrete Maschinenzuordnung braucht die fachliche Prüfung.
Warum ist die Raumskizze wichtig?
Dreh- und Kippbewegungen können andere Freiräume benötigen als die ruhende Ausgangslage. Leitungen, Erfassung und Bedienplatz gehören dazu. Eine passende Standfläche beweist deshalb nicht, dass jede geplante Bewegung möglich ist.
Warum verändert ein kleinerer Abstand die Belastungsfrage?
Im vereinfachten statischen Modell ist Moment gleich Kraft mal Hebelarm. Bei 981 N ergeben 0,1 m 98,1 Nm und 0,2 m 196,2 Nm. Reale Herstellerbedingungen berücksichtigen weitere Geometrie- und Bewegungsgrößen; die Rechnung erteilt keine Maschinenfreigabe.
NACHVOLLZIEHBAR BELEGT
Quellen und Grenzen zu Schweißpositionierer
Die verlinkten Primärquellen belegen Herstellerangaben oder den Arbeitsschutzrahmen zum Thema „Schweißpositionierer“. Die Auswahlfolge und Beispiele dieser Seite sind redaktionelle Ableitungen; eigene Produkt- oder Belastungstests liegen dafür nicht vor.
- KoikeHow to Size a Positioner
Herstellererläuterung zu Schwerpunkt, Last und Bewegungsfreiraum; keine eigene Tragfähigkeitsrechnung oder Übertragung von Modellwerten.
Abgerufen am 08.10.2026 - DGUVDGUV Information 209-010 – Lichtbogenschweißen
Arbeitsschutzrahmen zu elektrischem Strom, Prozessgasen, Strahlung und mechanischen Gefährdungen; Ausgabe März 2017.
Abgerufen am 08.10.2026
Header: KI-generierte redaktionelle Illustration. Erklärgrafiken: eigene schematische Darstellungen. Keine eigenen Produkttests. Unsere Auswahlmethodik.
SCHWEISSPOSITIONIERER · IHRE PERSÖNLICHE AUSWAHL
Welche Daten braucht die Positioniererauslegung?
Wählen Sie die gewünschte Bewegung und ordnen Sie Ihre Lastdaten ein. Beschreiben Sie anschließend, wie das Gerät in den einzelnen oder gesteuerten Schweißablauf eingebunden werden soll.
-
Welche Werkstücklage soll der Positionierer verändern?
Rotation, Schwenken und reine Unterstützung haben unterschiedliche Last- und Bewegungsanforderungen.
-
Wie vollständig sind die Werkstückdaten dokumentiert?
Nennlast allein beschreibt einen ausladenden Aufbau nicht ausreichend.
-
Wie wird der Positionierer in den Prozess eingebunden?
Rückleitung, Schutzraum und Steuerung gehören zur vollständigen Integration.
Welche Angaben brauche ich für diese Auswahlhilfe?
Positionierer nach vollständiger Last, Schwerpunkt, Aufspannung und Bewegungsfreiraum auswählen. Wenn eine Angabe fehlt, können Sie sie ausdrücklich offenlassen.
Wie geht es nach meinen Antworten weiter?
Sammeln Sie Gesamtlast, Schwerpunktnachweis und Bewegungsraum in einer Maschinenanfrage; lassen Sie die angebotene Kombination fachlich für diesen Auftrag bewerten.
